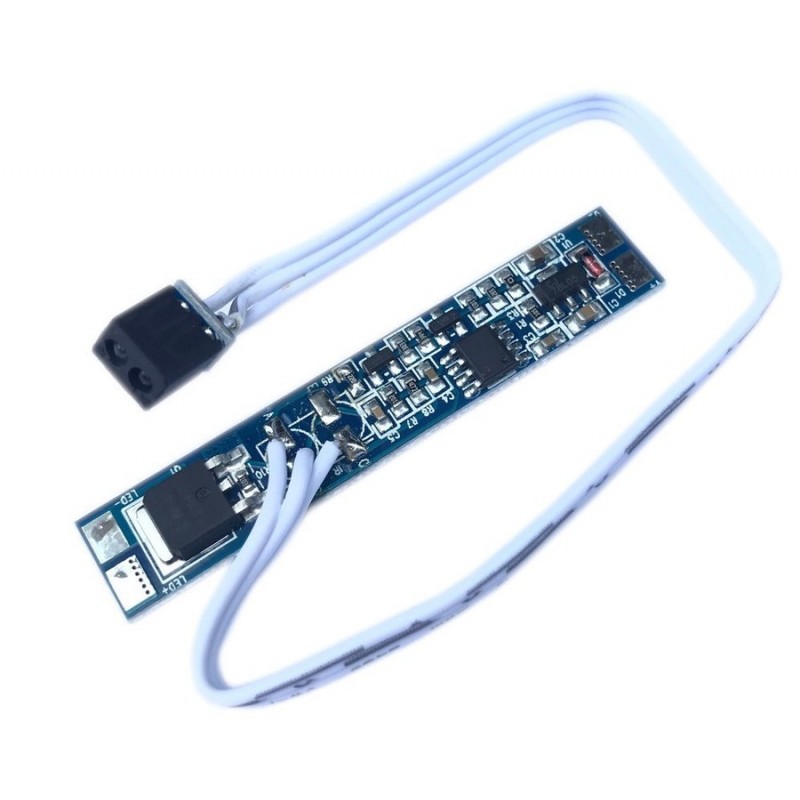

Dveřní ovladač s externím detektorem blízkosti. Ovladač je navržen pro montáž do hliníkových profilů spolu s LED pásky. Detektor ovladače je umístěn na 15 cm dlouhém kabelu pro externí montáž. Napájení 12-24VDC / 8A.
3498835
Vstupné napätie | 12-24VDC |
Rozmery | 55 x 10mm |
Určené pre | jednofarebné LED pásiky |
Typ ovládača | Manuálny |
Popis:
Miniaturní ovladač pro řízení LED pásků polohou překážky. Ovladač je určen pro umístění do profilu s možnotí umístění detektoru kdekoli po profilu v rozmezí 15cm (15cm je délka kabelu vedoucího k detektoru) či vystřčení detektoru mimo profil.

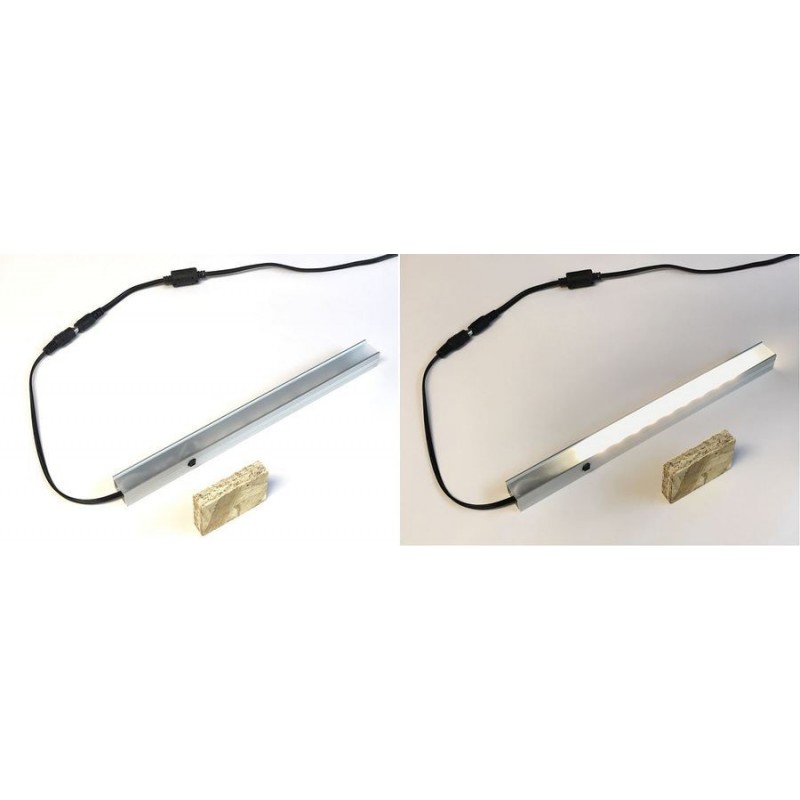

Detekční vzdálenost ovladače je cca 0,5-10cm dle povrchu překážky. Při přiblížení překážky k detektoru dojde k vypnutí LED pásku, při oddálení k opětovnému zapnutí. Ovladač je tedy navržen pro detekci otevření posuvných či pantových dvířek.
Ovládání:
Přiblížení překážky k senzoru blíže než 8-10 cm – vypnutí LED pásku
Oddálení překážky od senzoru dále než 8 cm – zapnutí LED pásku
Překážka by neměla být u senzoru blíže než 0,5 cm. Detekční rozsah se může lišit
Zapojení:

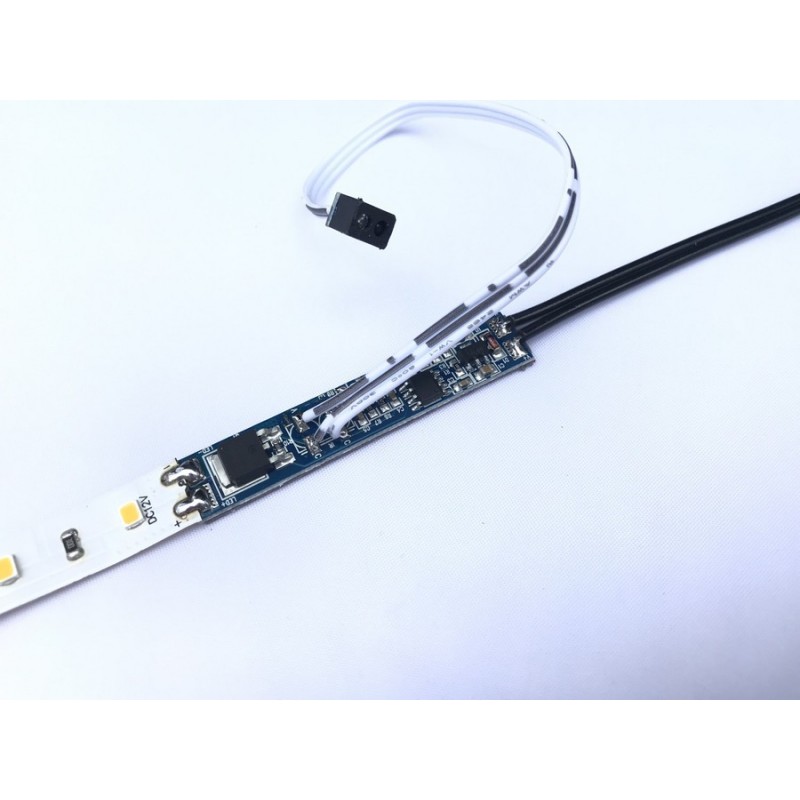

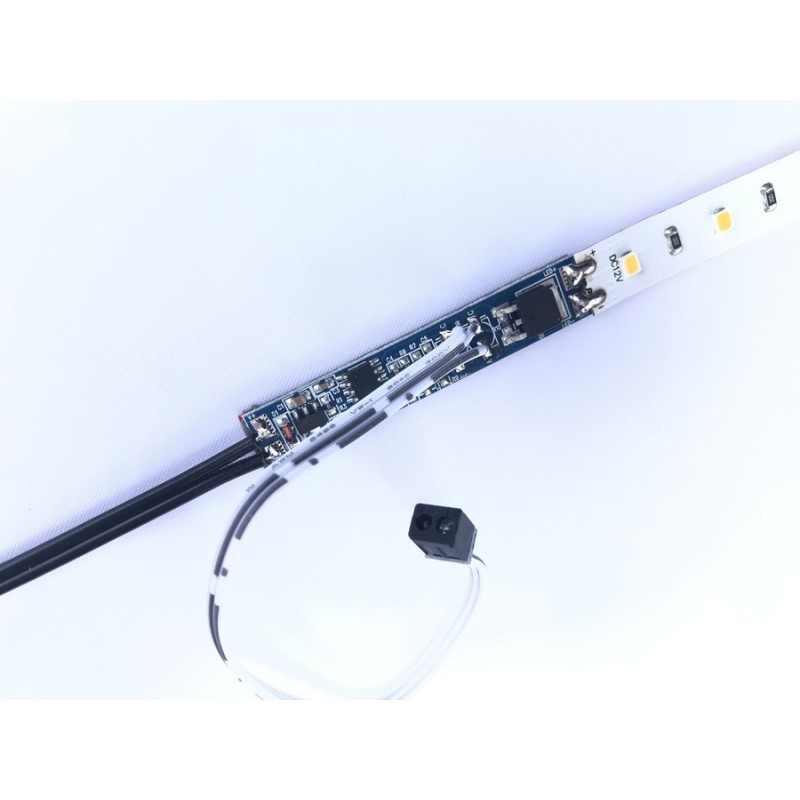

• LED ovladač se spojuje s napájecí dvojlinkou a LED páskem pomocí pájení. Při pájení LED pásku na ovladač není nutno použít vodič, pásek je možno přeložit přes okraj ovladače a napájet přímo na pájecí plošky.
• Vstup ovladače pro připojení napájecí dvojlinky je označen V+V-
• Výstup pro LED pásek je označen jako LED+LED-
• Nutno dodržet polaritu + - !
• LED sestava s ovladačem je určena pro instalaci do hliníkových profilů, které slouží jako chladič pro led pásek a tvoří estetiku svítidla. Každý LED pásek je nutno instalovat do lišty!!!
Instalace:
• Detektor ovladače je nutno instalovat tak aby bylo možné detekovat překážku.

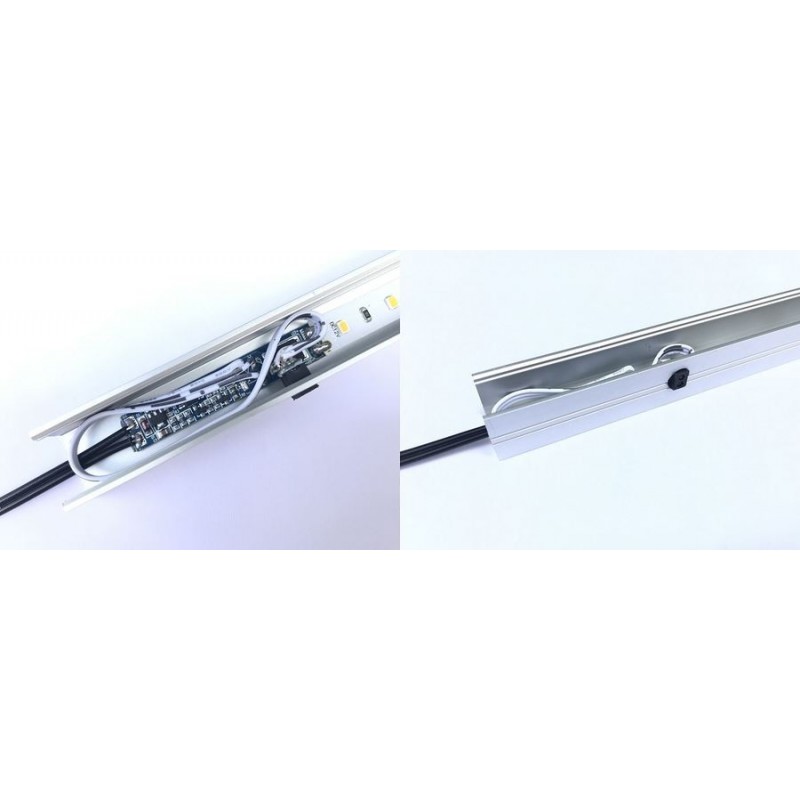

• V případě instalace detektoru do profilu je nutno vyvrtat v profilu díru o průměru 7mm, nebo v případě možností vytvořit obdélníkový otvor velikosti 4,9x6,4mm (viz náčrtek níže)

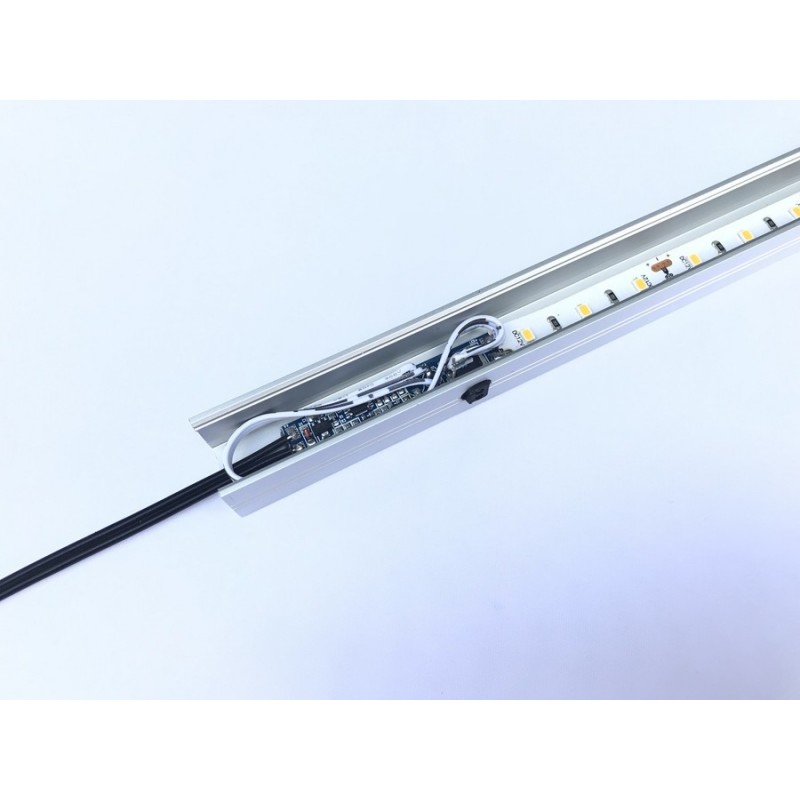

• Nainstalujte ovladač spolu s LED páskem do lišty, detektor vsuňte do připraveného otvoru a lištu překryjte krycím difuzorem.
